MẠCH ĐIỀU KHIỂN 4 THIẾT BỊ QUA INTERNET or WIFI

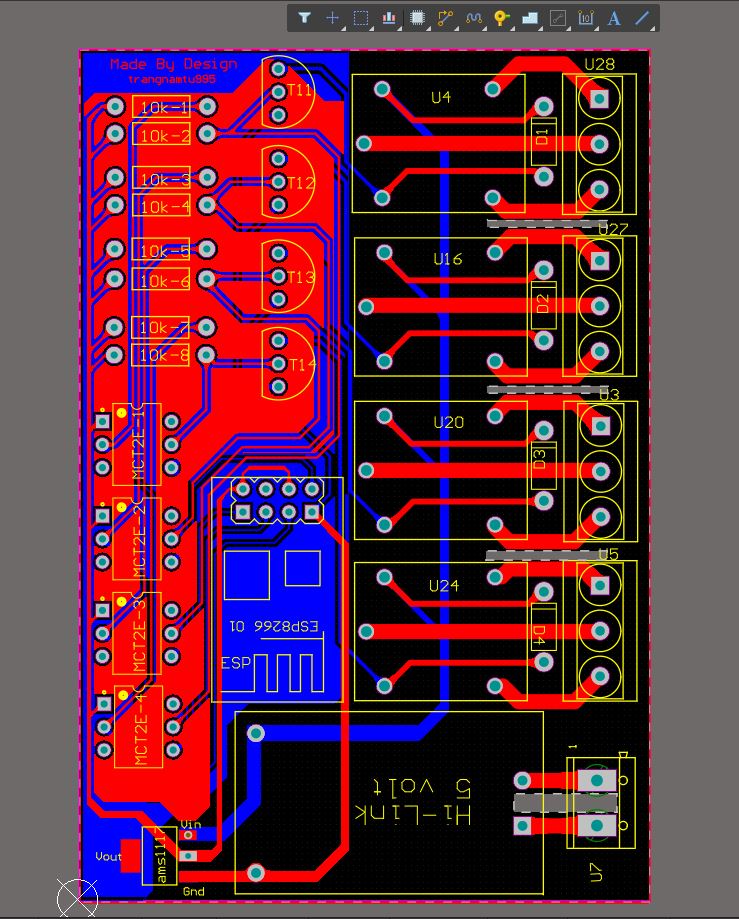

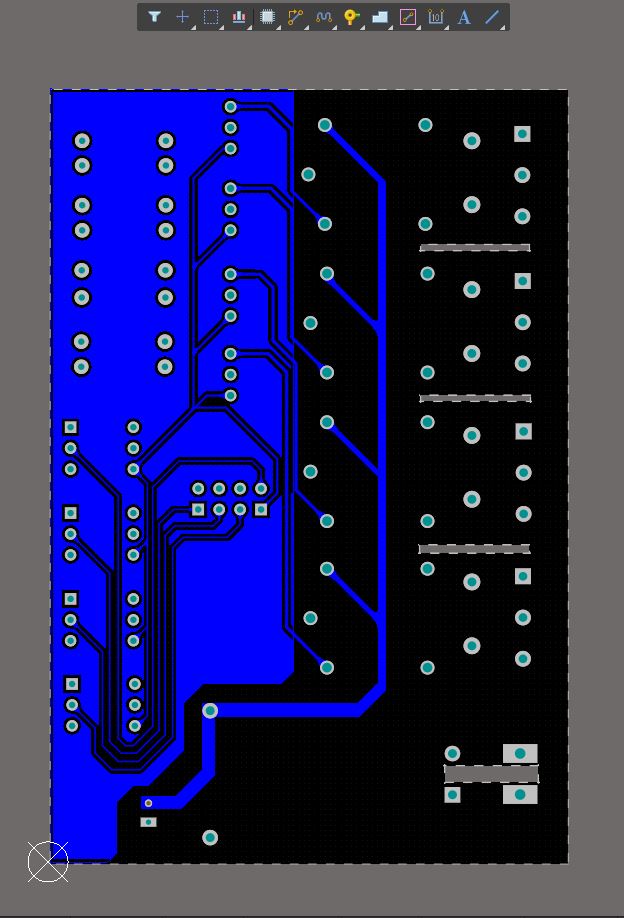

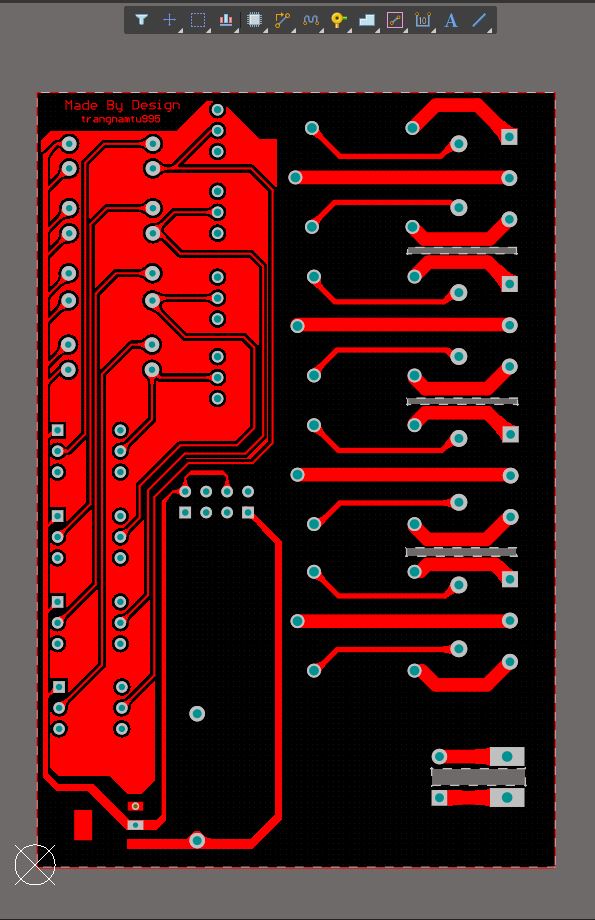

- Xin chào các bạn, hôm nay mình sẽ giới thiệu cho các bạn mạch điều khiển 4 thiết bị qua Internet và qua Wifi nhé. Sản phẩm đã được bên mình thử nghiệm và chạy rất OK. Việc cài đặt App trên điện thoại hay Code cho ESP-V01, sơ đồ nguyên lí, thì mình sẽ hướng dẫn các bạn ở bài tới. Còn trong lần này, mình sẽ giới thiệu cho các bạn File mạch Altium cùng sơ đồ mạch Alitum. Bạn nào có hứng thú hay yêu thích thì có thể để lại bình luận bên dưới bài bài viết các bạn nhé

- Linh kiện trong mạch gồm: 04 Relay (Điện áp kích Relay là 5VDC), 01 nguồn Hi-Link 5V-3W, 01 ESP 8266 - V01, 01 IC AMS1117, 04 Opto cách ly MCT2E, 08 trở 10K, 04 con TRAN, 04 DIODE 1N4007, 04 Header 3 chân, 01 Header 2 chân.

- Nguồn cấp vào mạch dao động trong khoảng: 180 ~ 250VAC

- Đầu ra Relay điều khiển tải 220VAC, dòng chịu tối đa của Relay là 10A, công suất tối đa của từng tải là 2200W (Khuyên dùng tối đa là 1200W)
