TIẾP TỤC!! MẠCH ĐIỀU KHIỂN 4 THIẾT BỊ QUA INTERNET or WIFI



TIẾP TỤC!! MẠCH ĐIỀU KHIỂN 4 THIẾT BỊ QUA INTERNET or WIFI

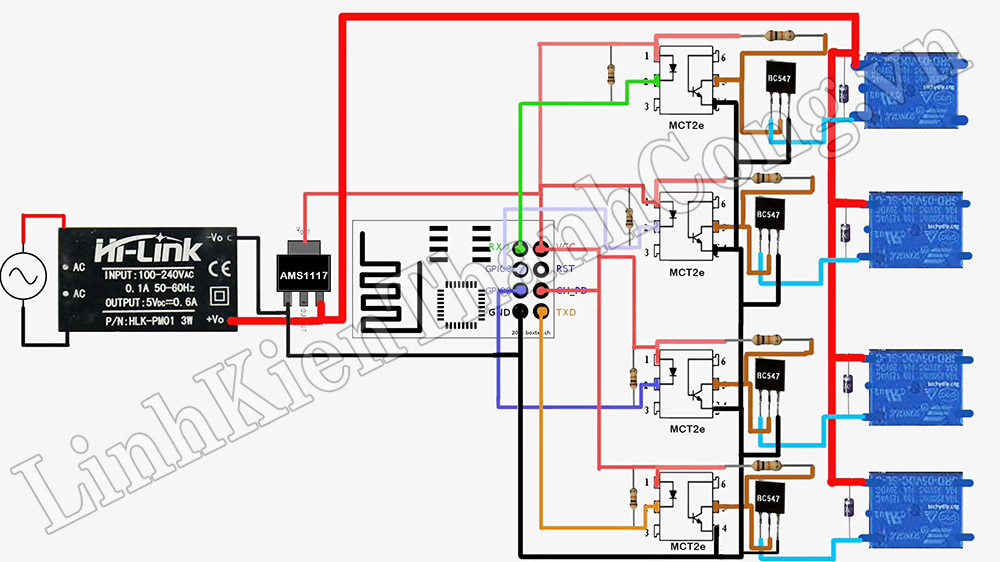

- Tiếp tục bài viết lần này, mình sẽ giới thiệu cho các bạn chi tiết về sơ đồ nguyên lí và chi tiết các linh kiện để các bạn có thể tự tay lắp ráp, lên sơ đồ mạch hoặc bạn nào muốn tải và sử dụng File ALTIUM sản phẩm thì các bạn vui lòng nhắn và gửi thông tin về địa chỉ Zalo Kĩ Thuật LKTC theo SĐT: 0946.692.463 này cho mình nhé.

- List linh kiện:





TÊN LINH KIỆN



SỐ LƯỢNG LINH KIỆN



Module Hi-Link 5VDC-0.6A, 3W



01



IC AMS1117



01



Module ESP8266 - V01



01



Opto MCT2E



04



Transistor BC547



04



Diode 1N4007



04



Relay 5VDC - dòng tối đa 10A



04



Resistor 10K



08



Header 2P



05









- Về phần Opto cách li quang MCT2E, các bạn hoàn toàn có thể thay thế bởi các Opto cách lí quang khác và hoàn toàn có thể điều chỉnh lại sơ đồ nguyên lí.

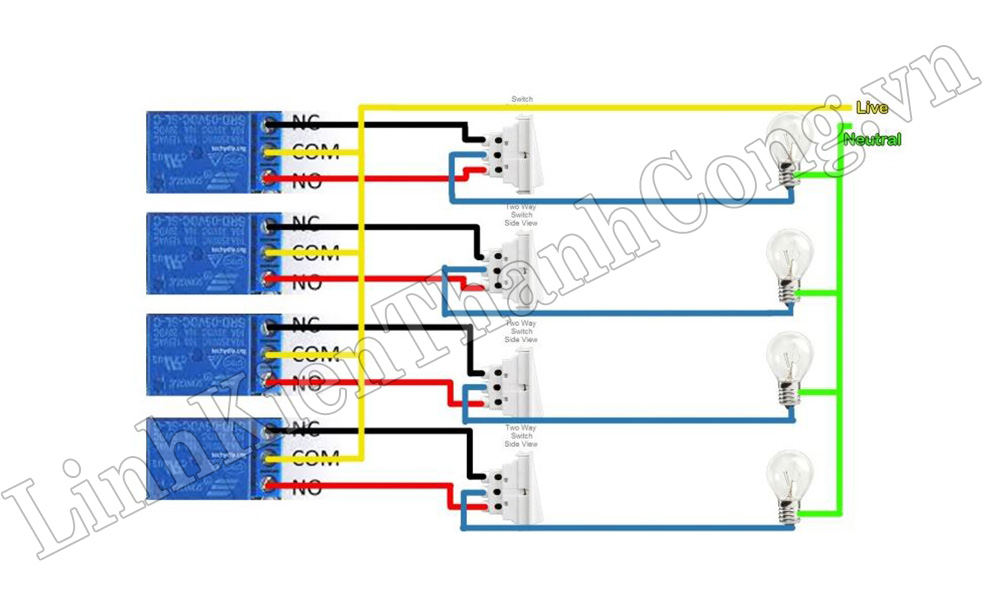

- Điểm đặc biệt của sơ đồ này là các đường mạch điện áp cao các bạn nên cách li riêng biệt, các đường tín hiệu từ ESP01 các bạn nên đi dây sao cho việc xảy ra hiện tượng nhiễu tín hiệu giảm thiểu nhất.



- Chi tiết, các bạn có thê tham khảo tại địa chỉ Youtube: https://youtu.be/tvZ0XZWYe8U

 (Sưu tầm và biên dịch)
